Madura vulkaanzwart edel-engobe

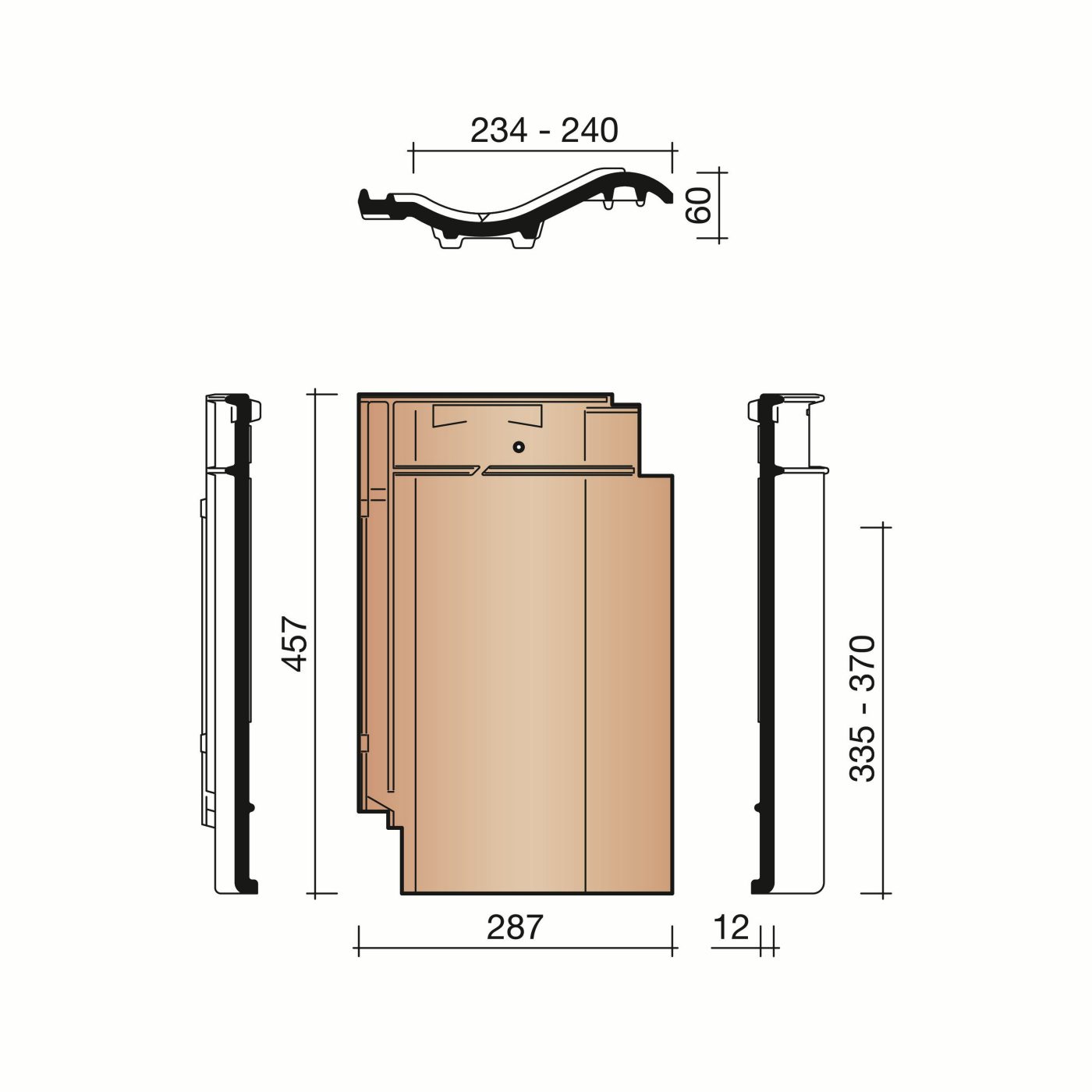

Technische tekening van de Madura dakpan

De Madura is een grootformaat keramische holle pan met een licht gebogen goot. Daar dit panmodel modulair verwerkbaar is leent het zich uitstekend voor zowel renovatie als grootschalige (project)bouw. Het grootformaat en de variabele verwerking maakt de Madura zeer snel verwerkbaar.

MKI-waarde
Om de juiste keuze te maken wat betreft de milieubelasting hebben wij de productspecifieke MKI's voor diverse dakpan modellen en afwerkingen op een rij gezet.
Garantie: 30 jaar op vorstbestendigheid

Technische informatie

Aantal stuks per m2 (min. latafstand)	circa 12,80 stuks
Aantal stuks per m2 (max. latafstand)	circa 11,30 stuks
Min. latafstand	335 mm
Max. latafstand	370 mm
Minimale dekkende breedte	234 mm
Maximale dekkende breedte	240 mm
Minimale dakhelling	25°
Gewicht	3,40 kg
Artikelnummer	11745100
